XS160-1200攻絲復合斜床身銑打機
收藏：0
產品詳情
產品名稱： 攻絲復合斜床身銑打機 產品型號： XS160-1200
品牌服務： YOTMT  山東友泰 直徑范圍： 20-160
長度范圍： 200-1200 可選功能： 功絲、套車
機床重量： 8000 總長一致性： ±0.05
孔深一致性： ±0.03 端面粗糙工： Ra3.2
中心孔粗糙度： Ra1.6 端面跳動： ＜0.05
可選套車直徑： D=160 可選攻牙規格： M30

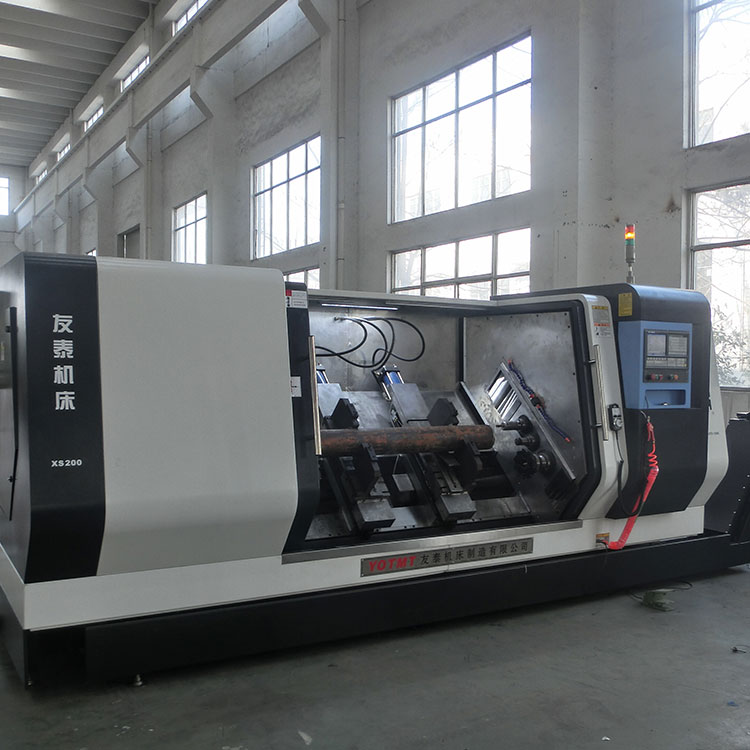

斜床身銑端面打中心孔機床

多功能銑端面打中心孔機床

斜床身構造排屑方便

斜床身銑端面打中心孔機床XS160-1600簡介與用途
本設備為Z1、X1，Z2、X2四軸坐標結構，由數控系統控制，能夠?qū)崿F(xiàn)對各種軸類零件一次裝夾，同時完成兩端面銑削、鉆中心孔加工，精度高，生產效率高。適合軸類零件的批量生產。

斜床身銑端面打中心孔機床XS160-1600設備布局及控制原理

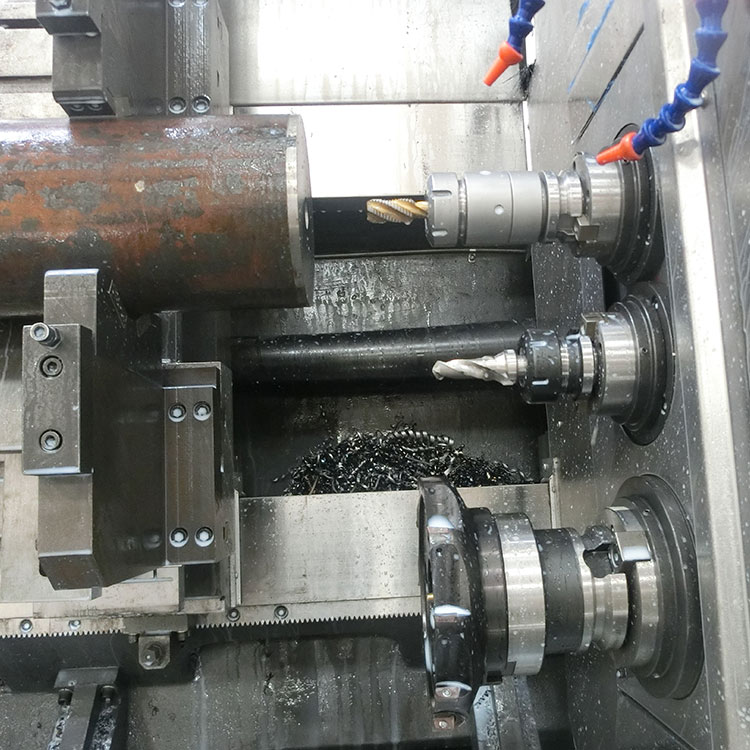

   本設備為斜式四工位布局，Z1、Z2實現工件總長控制、中心孔深度以及進退刀控制；
X1、X2實現平面銑削、各工位轉換控制。主軸旋轉由變頻電機控制，實 現切削主運動。

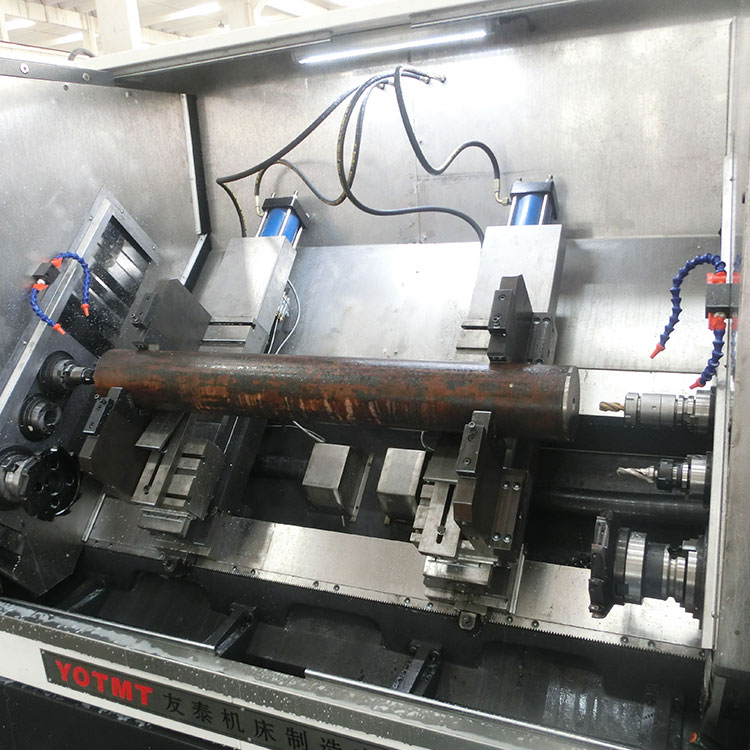

工件由強力自定心油壓虎鉗夾緊，設備設有軸向定位系統及滾動支撐，軸向移動工件輕便。

斜床身銑端面打中心孔機床XS160-1600主要特點

1、床身：采用整體斜床身結構，加寬導軌跨距及加大導比用于提高設備剛性。HT300高級樹脂砂鑄造工藝，經有限元分析計算，合理的加強筋結構，嚴格經過二次時效處理。導軌磨削采用粗磨冷確后精磨的工藝，提高了導軌精度；
2、導軌：高剛性矩型導軌，滑臺面經貼塑處理，降低磨擦系數，避免爬行現象，容積式潤滑系統供給，潤滑充份，采用大直徑預拉伸雙螺母精密滾珠絲杠傳動，剛性強，絲杠兩端配有聚氨酯緩沖裝置，使用壽命更長；
3、夾具：采用特別研發的液壓自定心虎鉗，性能穩定，裝夾方便，夾持力強。特別研發的夾具結構不僅具備鉗口中心高度微調功能，更突破了同行業夾具前后調整時難度大、調整精度不受控制，操作不方便的情況。新開發的夾具調整時不僅精度易控制，而且簡單方便，節約了大量的夾具調整時間。并設有軸向自動定位系統，某種程度上更換工件無需對刀；
4、數控系統：設備配置絕對值總線伺服控制系統，開機無需回零即可加工。外置手持操作盒，對刀操作方便，數控系統具有手輪模擬試切功能，有效防止程序編錯造成機床撞車；

5、機床防護：機床采用全封閉防護，經靜電噴涂工藝處理，內部采用不銹剛封閉式防護，美觀大方。

主要精度與參數

XS160斜床身銑端面打中心孔機床
項目單位參數備注
設   備   精   度
主軸錐孔徑向跳動mm0.008
XZ運行軌跡平行度mm0.02/300
Y、4軸與X、Z的垂直度mm0.02/300
鉆軸左右主軸同軸度mm0.03/300
重復定位精度mm≤0.01
                       加   工   精   度（根據買方提供產品圖紙）
中心孔深度一致性mm≤0.05
兩端中心孔同軸度mm≤0.03/300
端面對中心孔跳動mm≤0.05直徑100棒料
總長尺寸誤差mm≤±0.05
端面粗糙度Ra≤3.2
中心孔表面粗糙度Ra≤1.6
設   備   參   數
工件長度范圍mm300-1500
工件直徑范圍mm30-120
中心鉆夾持直徑mm26
銑刀盤直徑mm200
最大單邊銑削余量mm5
XZ軸行程mm800
YA軸行程mm320
功           率
主軸功率kw5.5*2
伺服功率kw2.3*4
泵站功率kw2.2
水泵功率kw0.2
整   機
整機尺寸(約)mm4100*1510*1850
整機重量（約）kg9200
