ZK8220-2000銑端面打中心孔機床是一種用于大型軸件批量生產中的專用機床，主要是完成大型軸件的定位端面、定位中心孔、夾持位加工，為下道工序提供標準化工件，提高軸件的整體加工效率，為企業創造利潤。



一、產品簡介與用途

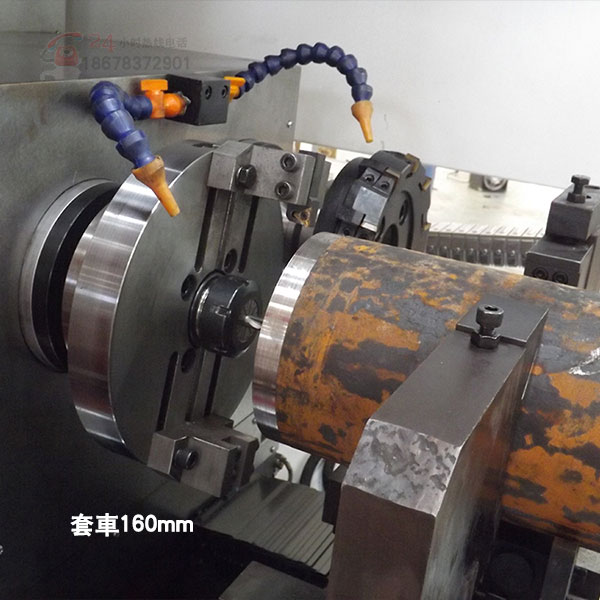

ZK8220-2000銑端面打中心孔機床為X、Z、Y、A四軸坐標雙主軸結構，由數控系統控制，能夠?qū)崿F(xiàn)對各種軸類零件一次裝夾，同時完成兩端面銑削、鉆中心孔、中心孔鉆孔以及攻絲，精度高，生產效率高。適合軸類零件的批量生產。

二、設備布局及控制原理
  ZK8220-2000銑端面打中心孔機床為臥式四工位布局，X、Z實現工件總長控制、中心孔深度以及進退刀控制；

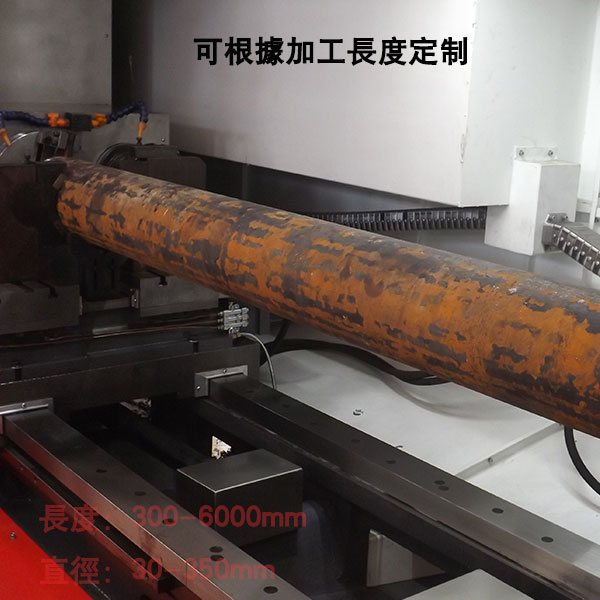

Y、A實現平面銑削、各工位轉換控制。工件由強力自定心油壓虎鉗夾緊，設備設有軸向定位系統及滾動支撐，軸向移動工件輕便。





三、主要特點
※主結構鑄件采用高質量的米漢納鑄鐵，經二次人工時效處理，組織穩定，質量可靠；
※鑄件經有限元分析計算機計算分析，合理的結構強度及加強筋的搭配，提供機械高剛性；
※設有軸向預定位系統，滾動支撐，一根手指即可驅使移動，軸向定位方便；
※大轉矩大功率驅動電機提供強勁扭力；
※超寬矩型導軌，提供超強設備剛性，貼塑導軌，降低磨擦系數，避免爬行現象。
※ZK8220-2000銑端面打中心孔機床全封閉防護，無滲漏，美觀可靠；
